Переходник SMA(female) - SMA(female) до 27 ГГц, rev.H
Распечатать
Подписаться
Описание
ВЧ переходник(адаптер)
SMA(female) - SMA(female)
Тип исполнения - прямой.
До 27 ГГц, КСВ≤1,25
Техническая документация:
Характеристики
Прямой коаксиальный переходник SMA(female) - SMA(female).
SMA розетка(female) - SMA розетка(female).
До 27 ГГц.
КСВ≤1,25
Рабочий диапазон температур -55°C...+165°C
Материал - нержавеющая сталь.
|
Габариты (длина , ширина , высота ), мм
|
25
x
6
x
6
|
Разъемы, переходники, аттенюаторы- характеристики:
|
Тип разъема
|
SMA
|
|
SMA
|
||
|
Тип исполнения
|
Прямой
|
|
Назначение
|
Розетка (мама)
|
|
Волновое сопротивление
|
50 Ом
|
|
Диапазон частот
|
0..27 ГГц
|
Графики КСВ, АЧХ:

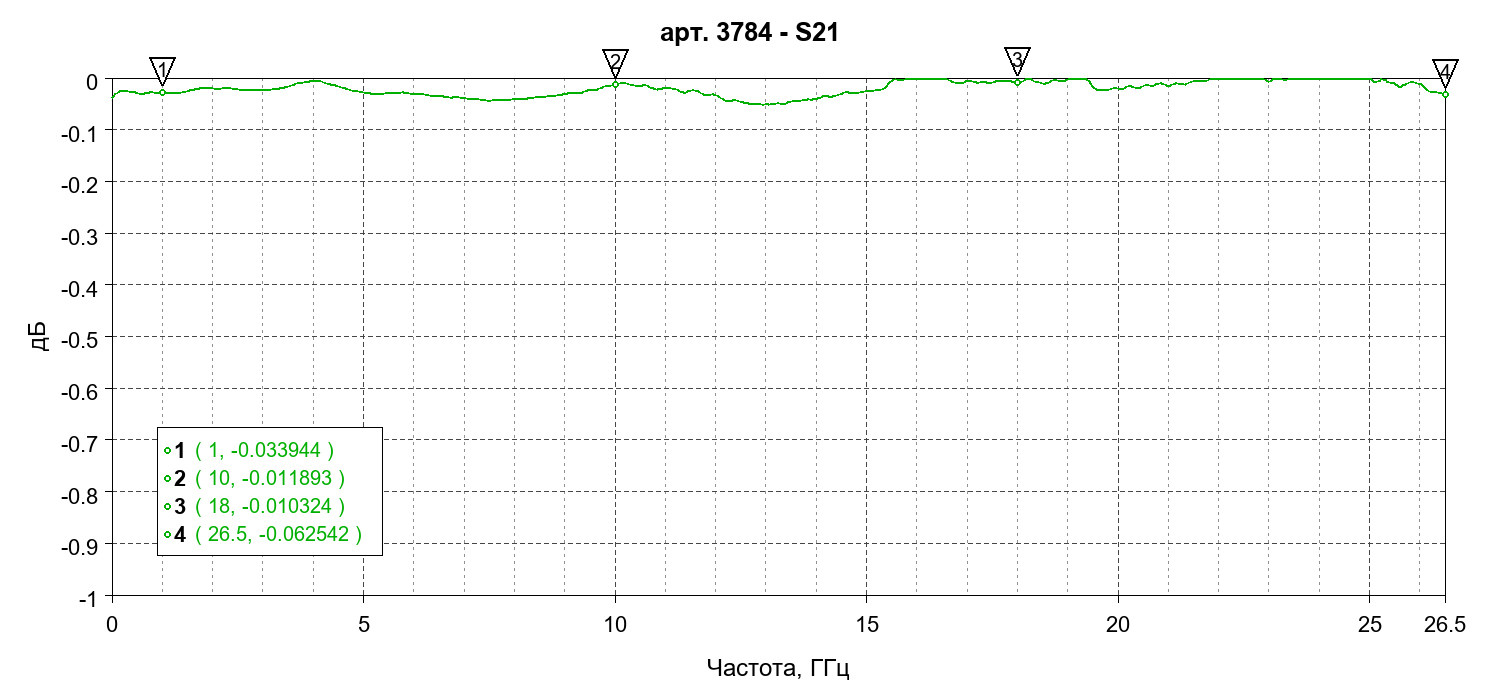

S-параметры:

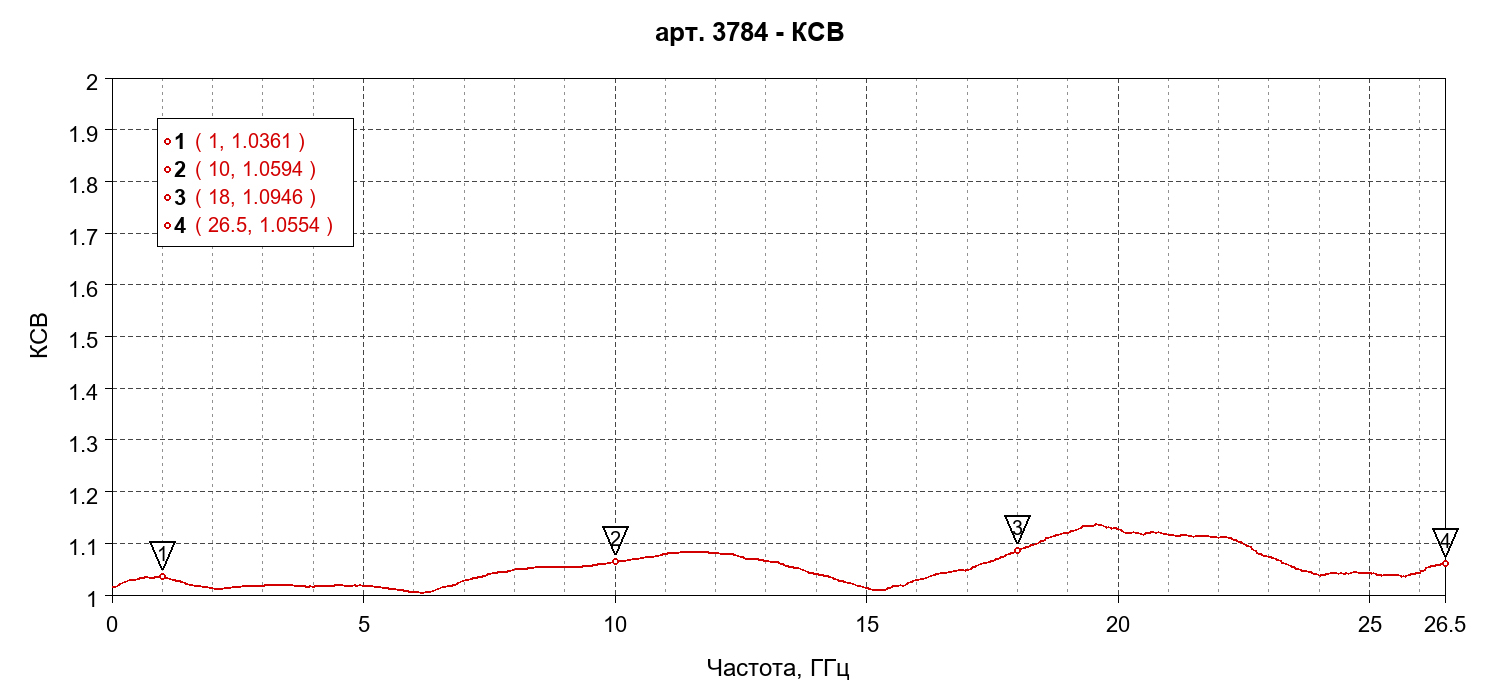

КСВ:
