Переходник 2.92mm(male) - 2.92mm(male) до 40 ГГц, rev.T
Распечатать
Подписаться
Описание
ВЧ переходник(адаптер)
2.92mm(male) - 2.92mm(male)
Тип исполнения - прямой.
До 40 ГГц, КСВ≤1,25
Техническая документация:
Характеристики
Прямой коаксиальный переходник 2.92mm(male) - 2.92(male).
2.92mm вилка(male) - 2.92mm вилка(male).
Разъём 2.92mm это, механически заменяемый аналог, разъёма SMA, для работы на более высоких частотах до 40 ГГц.
КСВ≤1,25
Материал - нержавеющая сталь.
|
Габариты (длина , ширина , высота ), мм
|
21
x
9
x
9
|
Разъемы, переходники, аттенюаторы- характеристики:
|
Тип разъема
|
2.92mm
|
|
2.92mm
|
||
|
Тип исполнения
|
Прямой
|
|
Назначение
|
Вилка (папа)
|
|
Волновое сопротивление
|
50 Ом
|
|
Диапазон частот
|
0..40 ГГц
|
Графики КСВ, АЧХ:

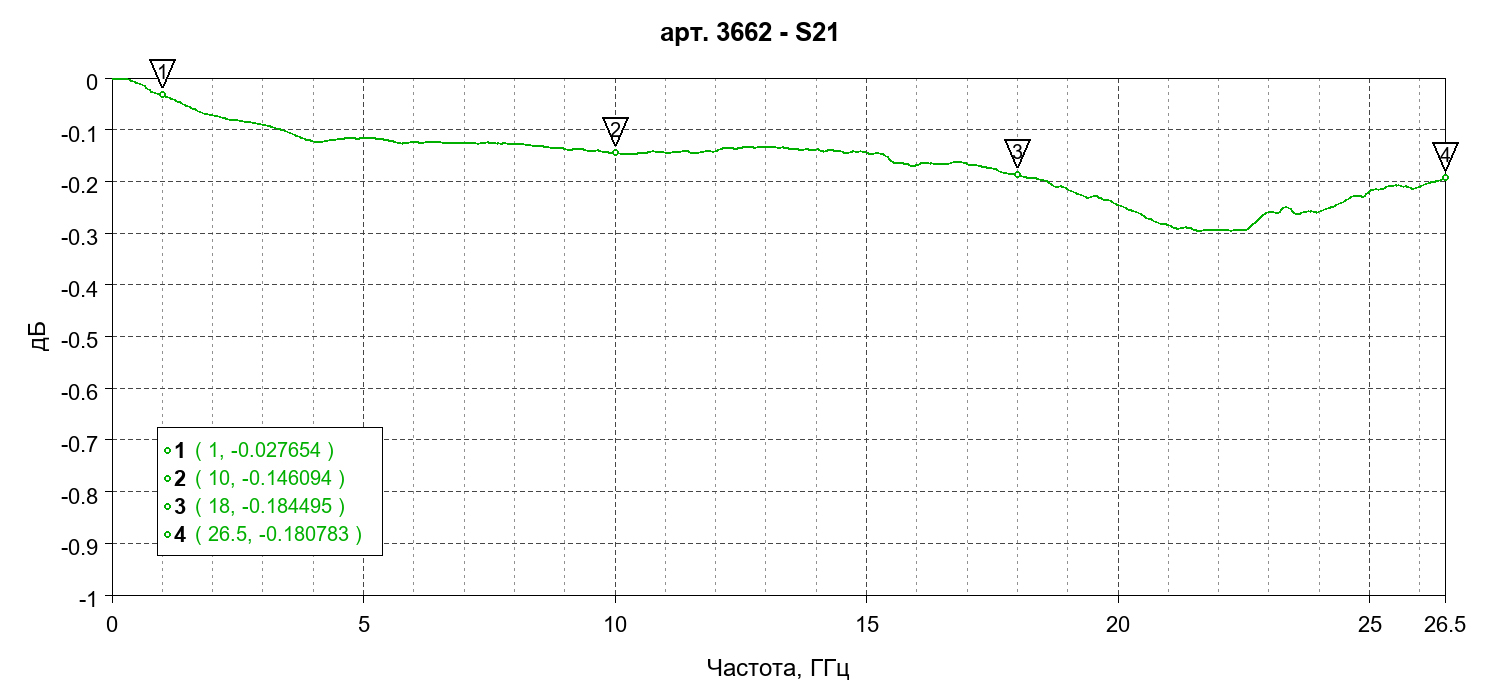

S-параметры:

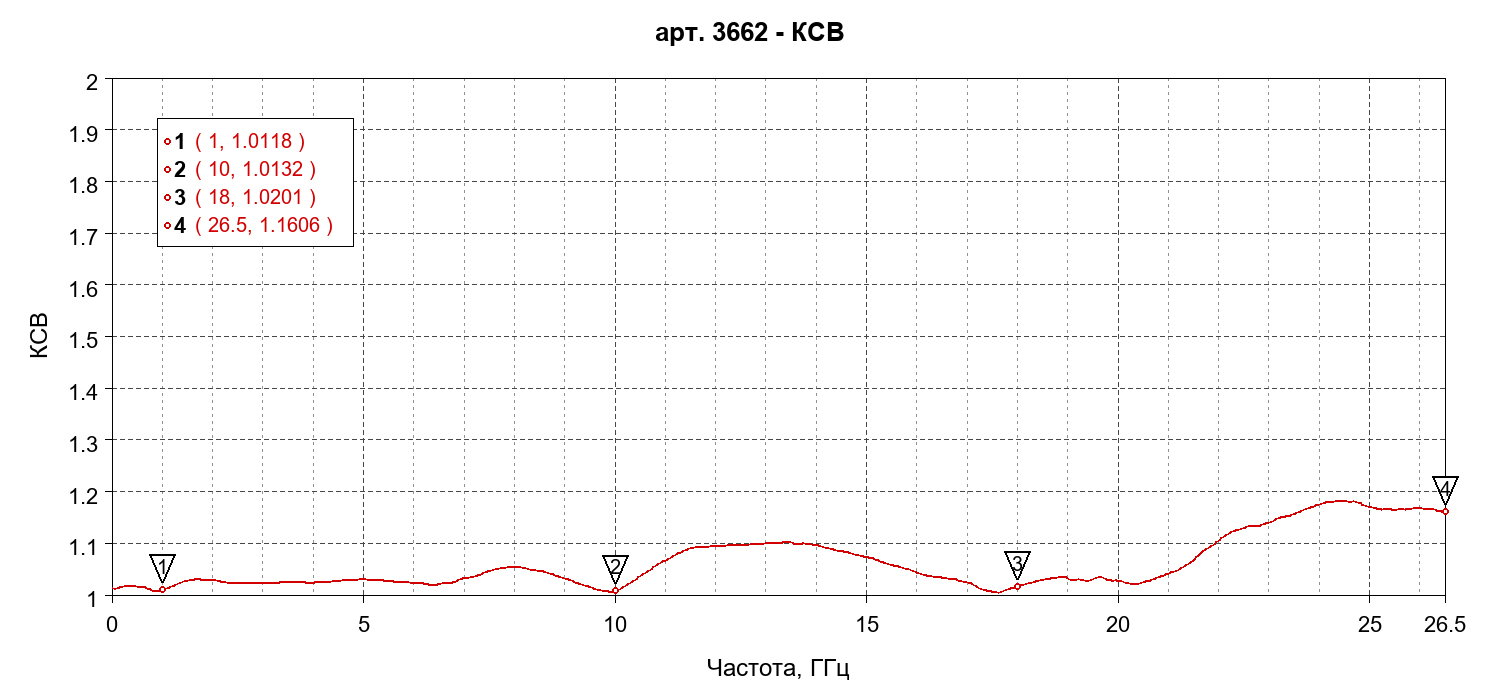

КСВ:
