Техническая документация:


Антенна KC3-700/2700 предназначена для усиления мобильного сигнала стандарта 4G (LTE 1800, LTE 2600), 3G (UMTS 900, UMTS 2100), GSM 900, GSM 1800, Wi-Fi 2400 в местах неуверенного приема.

Антенна имеет магнитное основание, которое надежно крепится на металлических поверхностях: крыша автомобиля, терминал оплаты или банковский терминал и т.д.

Варианты установки антенны KC3-700/2700:

  • на автомобили для усиления сотовой связи,
  • терминалы,
  • банкоматы и тд.

Корпус антенны выполнен из АБС (ABS) пластика, не боится воздействия УФ лучей и осадков.

Характеристики антенны:

  • работает в диапазоне частот 790-960, 1710-2700 МГц

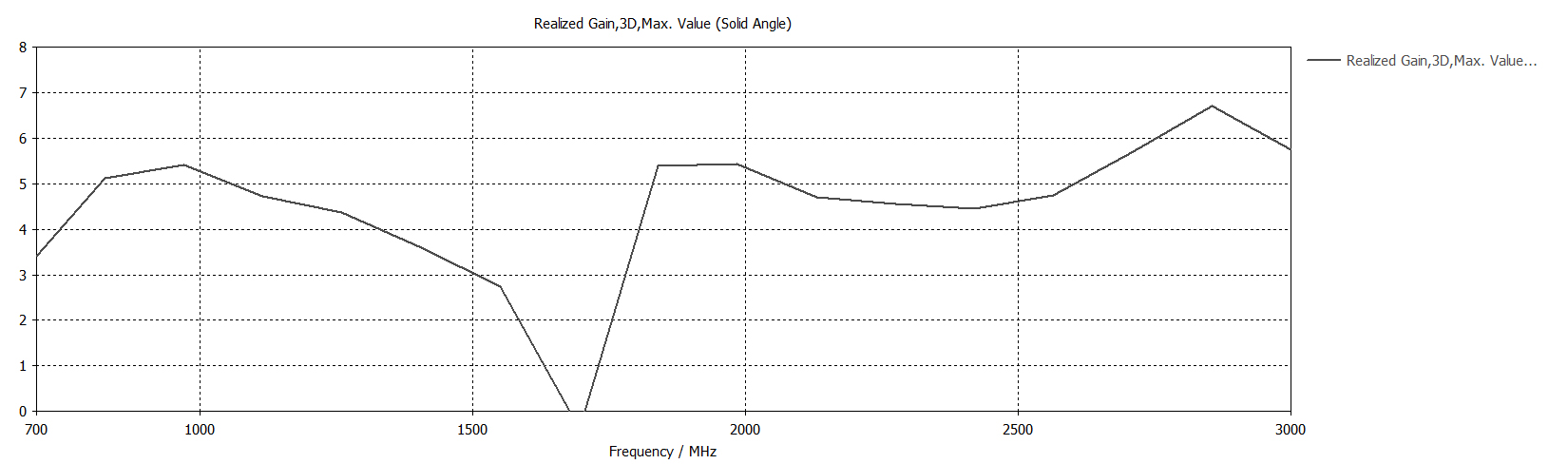

  • усиление до 7 дБ при размещении на металлической поверхности, например на крыше автомобиля
  • комплектуется кабелем RG58 с низкими потерями, длиной 2 метра
  • влагозащищенное исполнение
  • изготавливается с разъемом SMA(male) (разъемами FME(male) и F(male) комплектуется по отдельному заказу)

Для подключения антенны к 3G/4G модему рекомендуем докупить переходник TS9-SMA или CRC9-SMA

Габариты (длина , ширина , высота ), мм
96  x   96  x   65

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
96  x   96  x   65
Масса в индивидуальной упаковке, грамм
500

Антенны- характеристики :

Рабочий диапазон частот, МГц
790-960, 1710-2700
Усиление антенны, дБ
3 (4-7 при размещении на металлической поверхности)
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
UMTS 2100
LTE 2600
UMTS 900
GSM 1800
GSM 900
LTE 800, LTE 900
LTE 1800
WiFi 2,4ГГц
Многодиапазонная
Тип монтажа
на крышу
Тип исполнения
Всенаправленная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

Диаграмма направленности в горизонтальной плоскости: ДН900 на металлической поверхности.jpg
Диаграмма направленности в горизонтальной плоскости: ДН1800 на металлической поверхности.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2600 на металлической поверхности.jpg
КСВН: КСВ.jpg

Комплектация:

Антенна KROKS KC3-700/2700M
Руководство по эксплуатации (паспорт)
Упаковка
