Внимание! В комплект поставки не входят: USB-модем, спутниковая (офсетная) антенна!

Kroks KSS-Pot MIMO RSIM  - это антенна, усилением 9 дБ, в герметичном корпусе, внутри которой ставится USB-модем Huawei E3372h (не входит в комплект поставки). Дальность работы антенны - до 5 км от базовой станции сотового оператора.

Антенна подключается к компьютеру или роутеру через USB кабель длиной 10 метров (входит в комплект поставки), при этом SIM-карта вставляется не в модем, а в SIM-приемник над USB-разъемом рядом с компьютером/роутером.

То есть для смены SIM-карты не нужно лезть на крышу или за окно и демонтировать антенну, а достаточно выдернуть USB-кабель из компьютера/роутера и сменить SIM-карту.

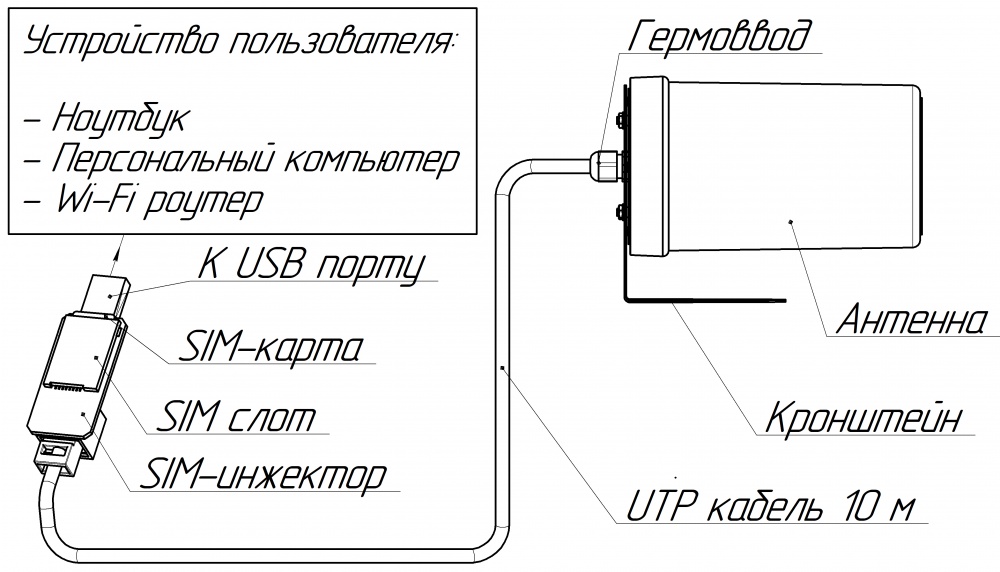

Ниже приведена поясняющая картинка:

Преимущества устройства:

  1. USB-модем находится в антенне, поэтому нет потери сигнала, и вы получаете максимально возможную скорость интернета для вашего местоположения
  2. SIM-карта вставляется не в модем, а в SIM-инжектор рядом с компьютером. Заменить SIM-карту можно буквально за одну минуту. Не нужно лезть на крышу и демонтировать антенну
  3. Антенна может работать и как антенна (в комплекте идут кронштейны для ее крепления на мачте, стене или подоконнике), и как облучатель в составе со спутниковой (параболической) тарелкой. Со стандартной тарелкой диаметром 60 см прирост усиления составляет 25 дБ!

Технические особенности устройства:

  • Диапазон рабочих частот антенны 1700-2700 МГц (LTE1800, LTE2100, LTE2300, LTE2600, UMTS2100).
  • Встроенный стабилизатор напряжения для компенсации потерь в кабеле.
  • Всепогодное герметичное исполнение, стойкий к ультрафиолету и осадкам материал корпуса. Степень защиты корпуса IP64.
  • Дальность работы SIM-инжектора не более 10 метров.
  • Для передачи USB сигнала в комплекте с антенной поставляется кабель RJ45 для внешней прокладки, длиной 10 метров, обжатый с двух сторон разъемами 8P8C (RJ45) .

Установка облучателя в спутниковую тарелку

Система "тарелка + облучатель" имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует повышенной точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.

Зажимаем облучатель в держателе тарелки. Стрелки на задней стенке облучателя расположите вертикально-горизонтально. Если оператор вещает в Х-поляризации, то необходимо повернуть облучатель в держателе на 45°.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.

Любые препятствия между вышкой оператора и антенной приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа.
Выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.
Облучатель в офсетной тарелке

Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.

Диаметр тарелки, м 0,5 0,6 0,8 0,9 1,2
Коэффициент усиления, дБ 23 25 27 29 34

Габариты (длина , ширина , высота ), мм
225  x   100  x   100

Комплектация:

Хомут с метизами для крепления на мачту
Кронштейн для крепления комплекта на мачте
Кронштейн для крепления в офсетную тарелку
USB плата со встроенным SIM-приемником
USB удлинитель, 10 м
Антенна KSS-Pot MIMO RSIM в герметичном корпусе
Руководство по эксплуатации (паспорт)
Упаковка
